治理諧波用濾波電抗器還是濾波器

返回列表來源：發布日期：2025-07-08 16:38:53【大中小】

在電力系統諧波治理領域，濾波電抗器和濾波器作為兩種主流技術方案，各自具有獨特的優勢特點和適用場景。科學選擇治理設備不僅關系到諧波抑制效果，更直接影響系統運行的經濟性和可靠性。那么，諧波治理時用濾波電抗器還是濾波器。

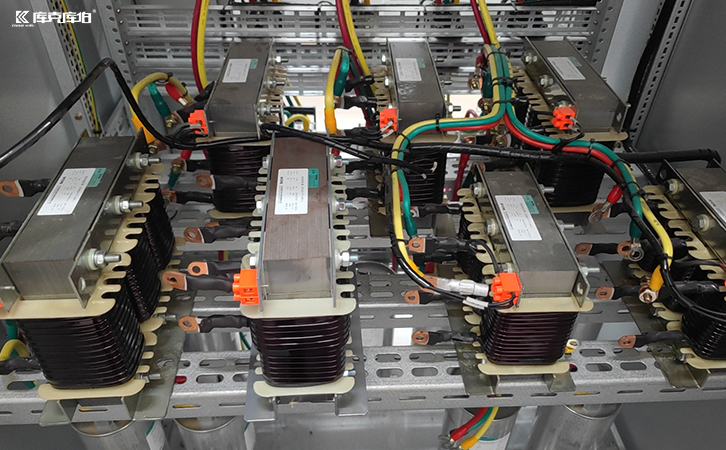

濾波電抗器

一、技術原理差異

1、濾波電抗器：通過電感特性改變系統阻抗特性，主要抑制特定頻段的諧波放大

2、無源濾波器：由電抗器和電容器組成lc諧振回路，針對性吸收特征諧波

3、有源濾波器：采用電力電子技術實時檢測并注入反向諧波電流

二、治理效果比較

1、頻域特性：

電抗器：對寬頻段諧波有一定抑制作用

無源濾波器：針對特定次數諧波效果顯著

有源濾波器：可實現全頻譜諧波治理

2、動態響應：

電抗器：被動式治理，無動態調節能力

無源濾波器：響應速度受lc參數限制

有源濾波器：毫秒級快速響應

三、系統適應性

1、負載變化適應性：

電抗器：適合負荷穩定的系統

無源濾波器：適用于諧波頻譜固定的場合

有源濾波器：可跟蹤隨機變化的諧波

2、系統阻抗影響：

電抗器：可能改變系統諧振特性

無源濾波器：需防范諧振風險

有源濾波器：基本不受系統阻抗影響

濾波電抗器

濾波電抗器與濾波器的選擇并非簡單的二選一命題，在實際工程中往往需要根據具體工況采用組合治理方案。建議在方案設計階段進行詳細的電能質量評估，綜合考慮技術性能、經濟成本和運維要求等因素，制定最優的諧波治理策略。
