APF有源諧波濾波器中的核心部件有哪些

返回列表來源：發布日期：2025-07-07 16:26:16【大中小】

有源電力濾波器（active power filter，apf）作為治理電網諧波污染的關鍵設備，其性能優劣直接取決于內部核心部件的技術水準。了解這些核心部件的功能特性，不僅有助于設備選型，更能為運維保養提供明確方向。那么，apf有源濾波器中的核心部件有哪些？

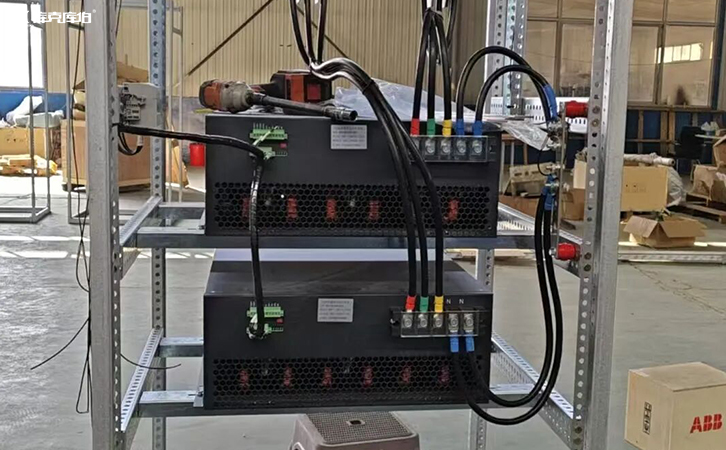

apf有源諧波濾波器

一、功率變換單元（核心能量轉換部件）

-igbt模塊：采用第三代半導體材料（如sic）的開關器件，開關頻率可達20khz以上；

-直流儲能電容：薄膜電容與電解電容混合使用，維持直流母線電壓穩定；

-散熱系統：液冷散熱器配合溫度傳感器，確保功率器件結溫＜125℃。

二、諧波檢測單元（系統"感知中樞"）

-高速dsp芯片：基于瞬時無功功率理論，實現100μs級諧波快速檢測；

-高精度傳感器：0.2級霍爾傳感器配合16bit adc采樣芯片；

-鎖相環電路：軟件鎖相（spll）技術，在頻率波動±5hz時仍能準確跟蹤。

三、控制運算單元（設備"大腦"）

-多核處理器架構：arm+fpga組合，并行處理諧波計算與pwm調制；

-自適應算法：結合神經網絡的自補償算法，動態調整補償策略；

-數字隔離技術：光纖隔離驅動，增強抗干擾能力。

四、濾波電感（能量傳遞橋梁）

-納米晶磁芯電感：飽和磁感應強度達1.2t，高頻損耗降低40%；

-多層繞組結構：利茲線繞制工藝，有效抑制集膚效應；

-溫升監控：內置pt100溫度傳感器，實時監測繞組狀態。

五、人機交互單元（運維接口）

-工業級觸摸屏：7寸彩色lcd，支持諧波頻譜實時顯示；

-物聯網模塊：4g/wifi雙模通信，支持遠程參數配置；

-事件記錄器：循環存儲30000條故障記錄，支持usb導出。

六、保護電路（安全衛士）

-主動式均壓電路：確保igbt串聯使用時電壓均衡；

-三重保護機制：過流（±10%）、過溫（85℃）、過壓（dc 1200v）分級保護；

-故障自診斷：基于專家系統的故障樹分析，定位準確率＞95%。

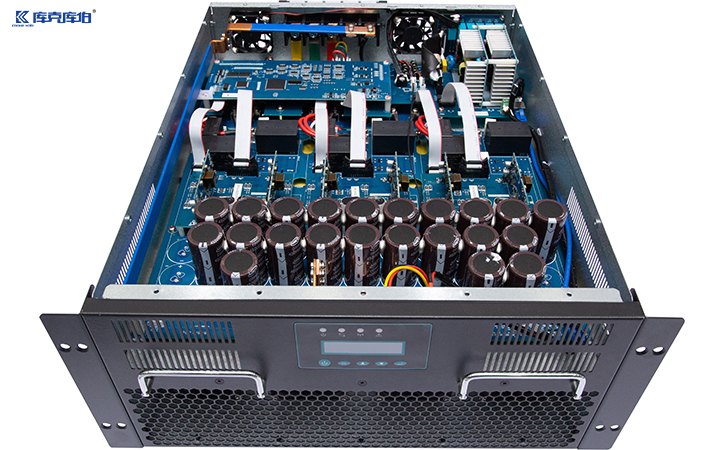

有源電力濾波器

建議用戶在設備選型時重點關注核心部件的技術參數，并建立基于狀態監測的預防性維護體系。未來，高度集成化的apf模塊將實現"芯片級"解決方案，為智能電網提供更高效的諧波治理手段。
