動態無功補償之靜止無功補償器
靜止無功補償器又叫svc，從上世紀七十年代開始興起。現如今靜止無功補償器，因?yàn)榉磻?yīng)快、維護簡單等優勢，應用于多個電能領域。

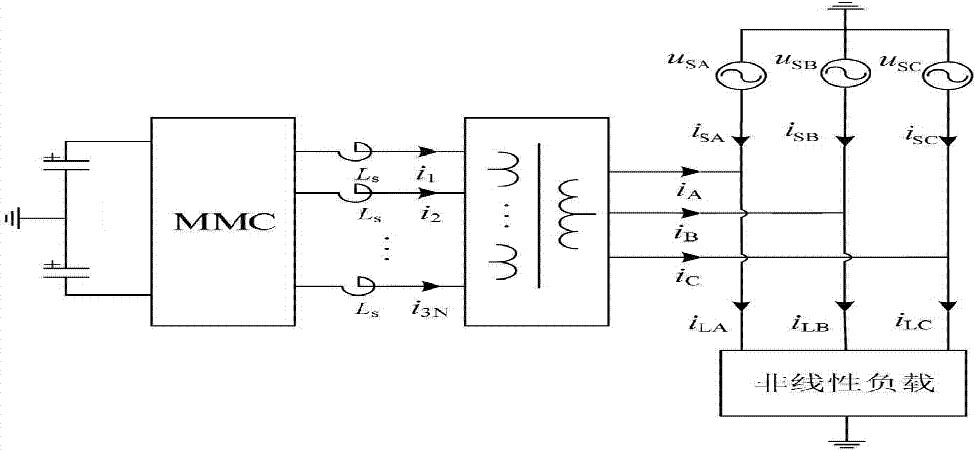

靜止無功補償器的工作原理
靜止無功補償器是由晶閘管控制的可控電容器和可控電抗器組成。當電力系統的功率因數發生變化時，靜止無功補償器可以快速、連續、平滑地調節；同時靜止無功補償器還可以進行分相補償，應對三相不平衡系統負荷。
靜止無功補償器分類
目前正在使用的靜止無功補償器，在國內外普遍采用4種不同的分類。
①晶閘管控制電抗器（tcr型）：tcr可以連續進行感性和容性無功調節；tcr可以串聯調諧波電抗器，起到濾波器的作用，吸收tcr產生的諧波。
②晶閘管投切電容器（tsc型）：tsc自身不會產生諧波，因?yàn)?/span>tsc是進行的過零投切，所以不會產生諧波；tsc適用于容量小的電網中。
③晶閘管控制變壓器（tct型）：tct和tcr類似，是屬于tcr的變形，具有tcr的所有優點；tct主要的優點是成本低、可用于超高壓電網中。
④自飽和電抗器型（sr型）：sr是基于傳統技術構成的，運行簡單、過負荷能力強。
我國常用的靜止無功補償器裝置是：晶閘管控制電抗器（tcr型）。
除了靜止無功補償器之外，近幾年又研發出一種新型靜止無功補償設備，靜止無功發生器。小庫會在之后的文章中為大家介紹，動態無功補償之靜止無功發生器。
