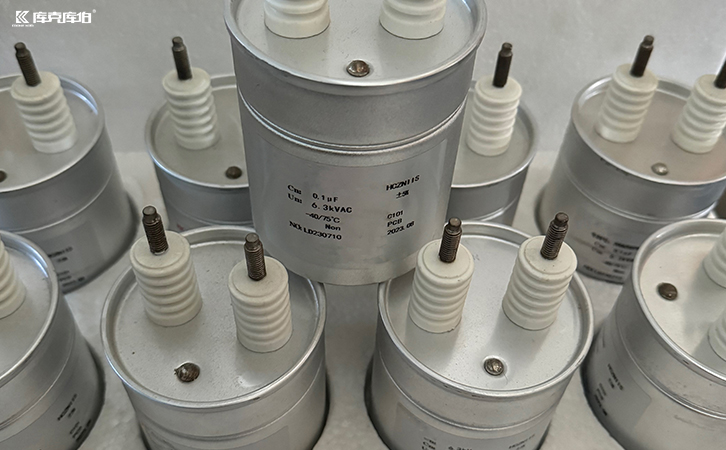

阻尼吸收電容器具備哪些功能
在電力電子系統和高頻電路領域中,阻尼吸收電容器作為一種特殊設計的被動元件,與普通電容器不同,阻尼吸收電容器專門用于抑制電路中的暫態過電壓和高頻振蕩,保護敏感設備免受電磁干擾和電壓沖擊的損害。事實上阻尼吸收電容器還具備著非常多的其他功能。
1、抑制電壓尖峰與過沖
阻尼吸收電容器能夠有效吸收電路開關過程中產生的電壓尖峰和過沖。在電力電子器件如igbt或mosfet的開關瞬間,由于線路寄生電感和雜散電容的存在,會形成高頻振蕩并引發危險的電壓尖峰。該電容器通過提供低阻抗通路,快速吸收這些暫態能量,將其轉化為熱能消散,從而保護開關器件免受電壓應力的損害,延長設備使用壽命。
2、減少電磁干擾輻射
電路中的高頻振蕩和快速開關操作會產生強烈的電磁干擾,影響周圍電子設備的正常工作。阻尼吸收電容器通過抑制電壓電流的急劇變化,平滑波形邊緣,顯著降低高頻噪聲的幅值和諧波分量。這不僅減少了電磁輻射的強度,還提高了系統的電磁兼容性,確保設備在復雜電磁環境中穩定運行。
3、改善系統穩定性
在諧振電路和濾波網絡中,阻尼吸收電容器通過引入適當的阻尼特性,防止系統產生有害的諧振振蕩。當電路中存在lc諧振條件時,可能引發持續的振蕩現象,導致設備異常工作甚至損壞。該電容器通過消耗諧振能量,抑制振蕩幅度,增強系統的阻尼效果,從而提升整體運行的穩定性和可靠性。
4、保護敏感電子元件
阻尼吸收電容器在電路中充當保護屏障,防止暫態過電壓對敏感元件造成沖擊。在電源系統、電機驅動和通信設備中,電壓突變可能損壞集成電路、傳感器和控制芯片。該電容器通過吸收和緩沖這些突發能量,為下游設備提供干凈的電源環境,降低元件故障概率,提高系統魯棒性。
阻尼吸收電容器雖是一個看似簡單的元件,卻在現代電子系統中承擔著電壓保護、噪聲抑制、穩定性提升等多重關鍵功能。其 有效吸收暫態能量、抑制電磁干擾和保護敏感設備,使之成為高可靠性設計不可或缺的組成部分。
