阻尼吸收電容器單柱和雙柱的區別

返回列表來源：發布日期：2025-05-21 16:11:32【大中小】

阻尼吸收電容器相信很多用戶并不陌生，其主要用于吸收電路中非線性元件產生的過電壓的設備，保護線路中的晶閘管、可控硅等元件。而阻尼吸收電容器中又分單柱式和雙柱式，二者有何區別？

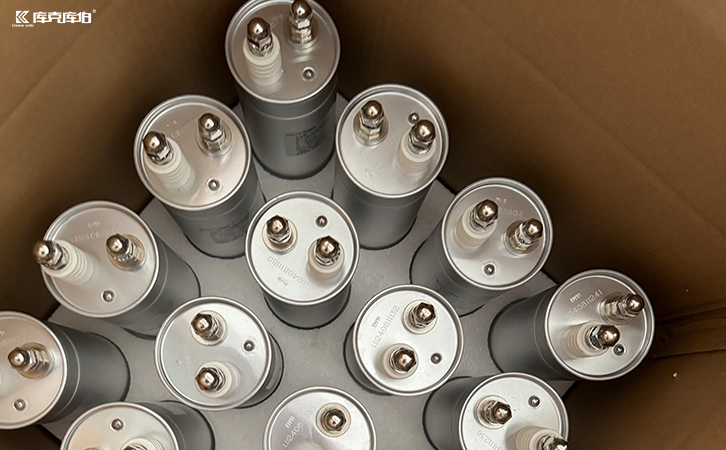

阻尼吸收電容器

一、結構區別

1、單柱式

內部元件：簡單結構，一般無均壓或阻尼元件。

體積：較小。

絕緣結構：簡單。

2、雙柱式

內部元件：配有均壓電阻、阻尼電阻或阻尼電感。

體積：略大，需額外空間布置第二柱電容。

絕緣結構：中等復雜，需應對較高電壓分布。

二、電氣性能對比

1、單柱式

適用電壓等級：一般≤35kv。

抑制過電壓能力：一般。

均壓能力：不具備或無需要。

阻尼能力：有限。

2、雙柱式

適用電壓等級：一般35~110kv。

抑制過電壓能力：更強，適用于操作過電壓頻繁系統。

均壓能力：需要均壓電阻確保電壓分布不均勻。

阻尼能力：更強，適合更高電壓和復雜電網條件。

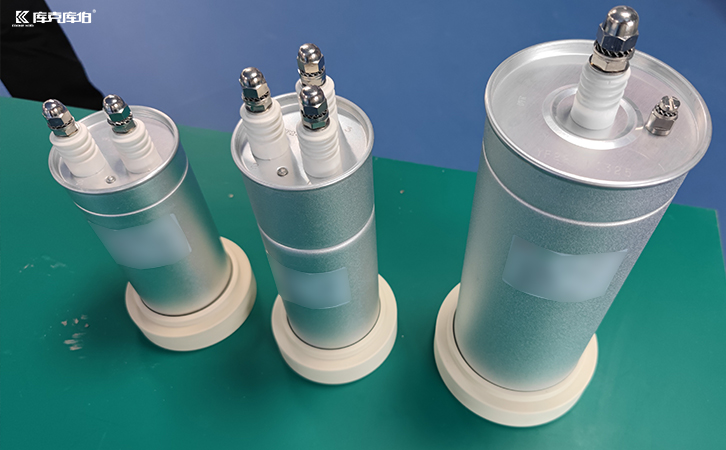

阻尼吸收電容器

由此可見，單柱式和雙柱式阻尼吸收電容器的結構參數都不相同，所以客戶在選擇產品時應該根據具體電壓等級、設備安裝位置、以及對浪涌抑制的具體需求，進一步判斷選用單柱還是雙柱更合適。
