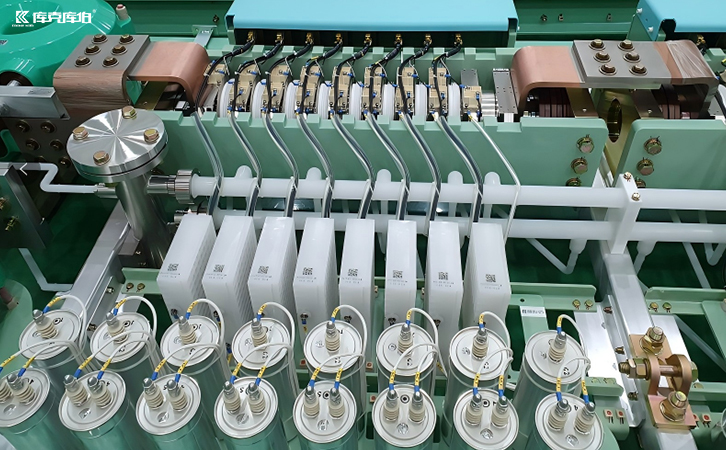

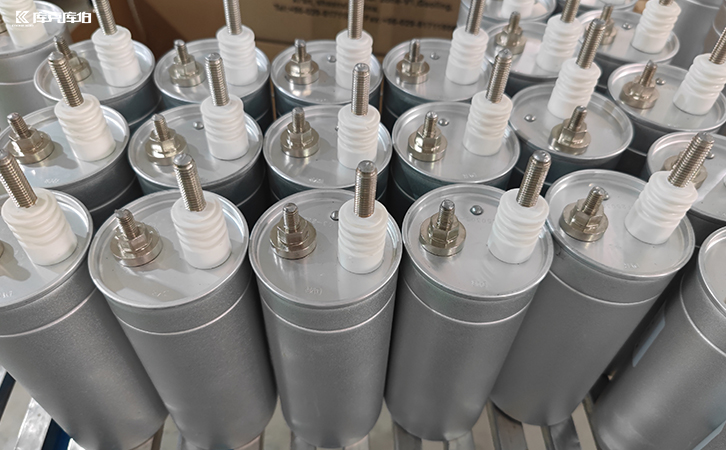

阻尼吸收電容器的多功能特性解析
在電力電子系統和高壓設備保護領域,阻尼吸收電容器作為特殊的被動元件,承擔著多重關鍵功能。不同于普通濾波或補償電容器,這類專用電容器通過獨特的設計結構和材料選擇,實現了能量管理與系統保護的雙重使命。其性能優劣直接影響電力電子設備的運行穩定性和使用壽命。
1、瞬態能量吸收功能
阻尼吸收電容器最本質的功能是吸收電路中的瞬態高能脈沖。當電力電子器件開關動作或系統遭遇雷擊時,電容器通過快速充電特性,將危險的過電壓能量暫時儲存起來。其特殊的介質材料能夠承受高頻高幅值的能量沖擊,避免敏感元件承受電壓應力。通過并聯的阻尼電阻,儲存的能量得以有序釋放,形成完整的吸收回路,有效平抑電壓波動。
2、高頻振蕩抑制特性
電力電子系統中,雜散電感和寄生電容常形成有害的振蕩回路。阻尼吸收電容器通過提供可控的低阻抗路徑,改變系統諧振特性。其與配套電阻構成的rc網絡,能夠為高頻振蕩電流提供消耗性通路,迅速衰減振蕩幅度。這種阻尼效應特別重要在變頻器、逆變器等高頻開關設備中,可防止諧振過電壓損壞絕緣系統。
3、電壓梯度均衡作用
在串聯應用的功率器件中,阻尼吸收電容器起到動態均壓效果。電容器為串聯節點提供交流通路,平衡因器件參數差異導致的電壓分配不均。這種功能對高壓igbt模塊、晶閘管閥組等串聯結構尤為重要,可防止個別元件承受過高電壓而提前老化。
4、電磁干擾抑制能力
阻尼吸收電容器通過限制電壓變化率,有效降低電力電子設備產生的電磁干擾。功率器件快速開關時產生的高頻分量被電容器就近吸收,減少了通過線路輻射和傳導的噪聲能量。這種emi抑制功能有助于設備通過電磁兼容測試,同時降低對周邊精密儀器的干擾風險。
阻尼吸收電容器是集能量管理、振蕩抑制、均壓保護等多功能于一體的關鍵元件。隨著電力電子設備向高頻化、大功率化發展,對吸收電容器的性能要求不斷提高。在實際應用中,需要根據系統特性精確計算吸收回路參數,確保與其他元件良好匹配。
