在母線側安裝高壓并聯電抗器的作用

返回列表來源：發布日期：2024-09-20 16:16:29【大中小】

在電力系統中，母線側安裝高壓并聯電抗器具有多方面的重要作用。并聯電抗器主要用于調節和控制系統的無功功率，穩定電壓水平，改善電能質量，以及提高系統的整體運行效率。那么，其安裝在電力系統母線測具體有哪些作用？

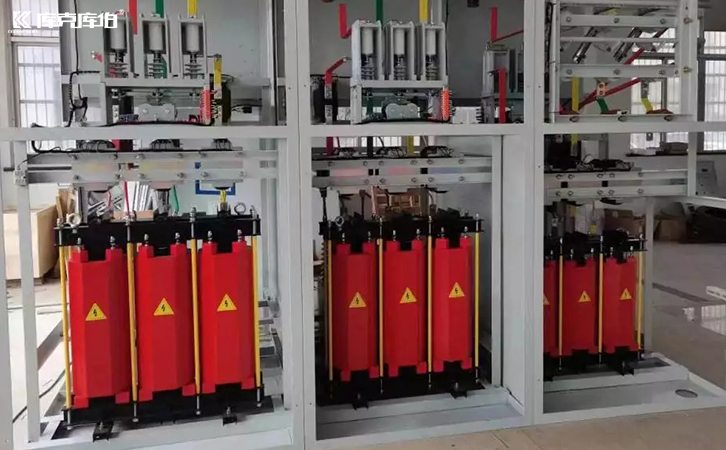

高壓并聯電抗器

一、控制系統無功功率與電壓水平

1、無功功率調節：

電力系統中的電容性和感性負載會產生無功功率。電容器提供無功功率（容性無功），而電感器或電動機消耗無功功率（感性無功）。

在電力系統中，平衡無功功率是維持電壓穩定的關鍵。過多的無功功率（特別是感性無功）會導致電壓下降，反之，過多的容性無功則可能引起電壓上升。

2、電壓控制：

并聯電抗器主要用于吸收系統中的容性無功功率，從而防止電壓過高。特別是在長距離高壓輸電線路中，線路自身的電容效應在低負荷或無負荷情況下會引起電壓顯著上升，安裝并聯電抗器可以有效地吸收這些多余的容性無功功率，保持電壓在合理范圍內。

二、改善電能質量

1、減少電壓波動與閃變：

電力系統中的電壓波動會影響設備的正常運行。并聯電抗器能夠穩定系統電壓，減少由于負荷波動引起的電壓波動和閃變，提升電能質量。

2、抑制諧波：

雖然主要功能不是抑制諧波，但在某些情況下，并聯電抗器可以與系統中的諧波濾波裝置配合，幫助改善諧波問題。

三、提高系統穩定性與傳輸效率

1、電壓穩定：

在大規模電力傳輸系統中，電壓的穩定性至關重要。并聯電抗器通過吸收多余的容性無功功率，防止系統電壓過高，提升系統的電壓穩定性，避免電壓波動對設備和用戶造成的不利影響。

2、減少線路損耗：

合理調節無功功率分布，優化電力流向，可以減少線路上的電流，從而降低線路損耗，提高傳輸效率。

四、防止過電壓與設備損壞

1、防止電網過電壓：

在電網低負荷或無負荷運行時，輸電線路的電容效應可能導致嚴重的電壓過高，威脅設備安全。并聯電抗器通過吸收這些多余的無功功率，防止過電壓現象，保護變壓器、斷路器等設備免受損壞。

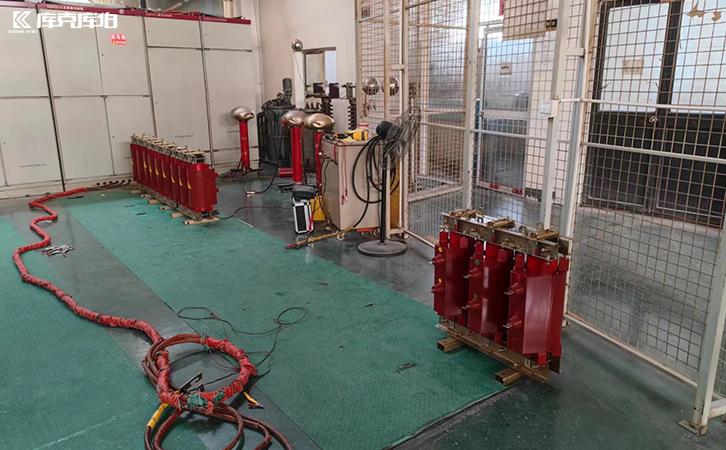

高壓并聯電抗器

在母線側安裝高壓并聯電抗器主要是為了吸收系統中的容性無功功率，防止電壓過高，穩定電力系統電壓，改善電能質量，提升系統的穩定性與傳輸效率。這對于確保電力系統的安全、可靠和高效運行具有重要意義。
