有源諧波濾波器是否能徹底濾除2-50次奇次諧波
核心答案:理論上可以,但實際應用中“徹底濾除”是一個相對概念,其最終效果取決于濾波器的性能、容量設計、安裝點位以及電網環境的復雜性。 有源諧波濾波器是現代治理電網諧波最先進、最有效的設備之一,但其能力并非無限。
一、 apf的工作原理與技術優勢
要理解其濾波能力,首先需了解其工作原理。apf的核心是一個基于電力電子技術(igbt)的逆變器。它通過實時檢測負載電流(采用瞬時無功理論或傅里葉變換等算法),快速計算出其中的諧波電流成分,然后立即生成一個與這些諧波電流大小相等、方向相反的補償電流,并注入到電網中。
二、 為何難以實現絕對的“徹底濾除”?
盡管apf能力強大,但在工程實踐中,追求100%的絕對濾除是不現實且不經濟的。其限制主要來自以下幾個方面:
1、容量限制(最關鍵因素)
apf是一個有源設備,其補償能力由其額定電流(如50a、100a、300a)決定。如果負載產生的總諧波電流有效值超過了apf的額定輸出容量,apf就會進入飽和限流狀態,無法提供足夠的補償電流,導致部分諧波無法被濾除。
2、性能限制
開關頻率:apf的igbt開關頻率決定了其能精確補償?shù)淖罡咧C波次數。開關頻率越高,能補償?shù)闹C波次數也越高,造價也越昂貴。對于50次諧波(2500pz),主流的apf開關頻率足以覆蓋,但對于更高次諧波則會顯得吃力。
3、安裝與系統阻抗影響

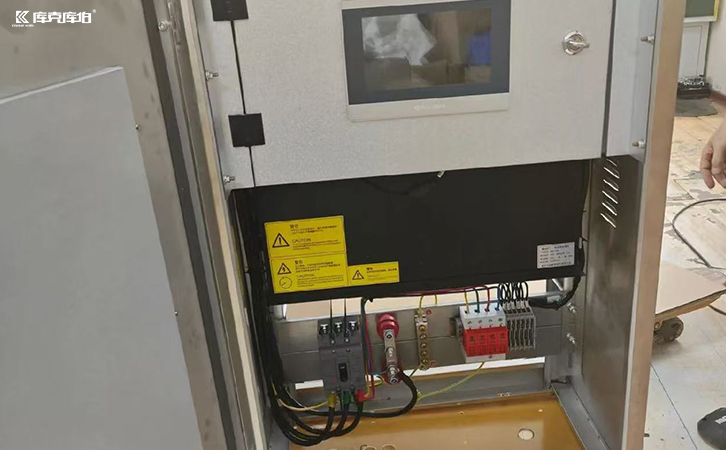

安裝點位:apf的理想安裝點是盡量靠近諧波源負載的輸入端。如果安裝點距離負載過遠,系統線路阻抗會削弱apf的補償效果,特別是對于高頻諧波。
因此,對于標題中的問題,我們可以給出一個更準確的回答:一臺設計合理、容量充足、安裝正確的有源諧波濾波器,可以將在2-50次頻譜范圍內的諧波電流含量顯著降低到國家標準規定的限值以下,滿足所有用電設備對電能質量的高要求。
