有源電力濾波器APF科學選型指南

返回列表來源：發布日期：2025-04-25 16:42:06【大中小】

在電能質量治理領域，有源電力濾波器apf的選型直接影響諧波治理效果和投資回報率。隨著電力電子設備廣泛應用，有源電力濾波器apf已成為解決諧波污染的關鍵設備。那么， apf有源濾波器如何選型呢？

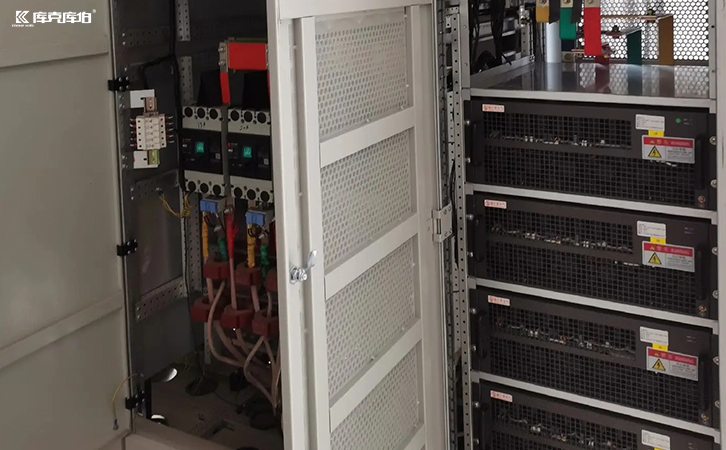

有源電力濾波器apf

一、基礎參數確定

1、諧波電流測量

-采用專業電能質量分析儀連續監測72小時

-記錄各次諧波電流有效值（重點關注3、5、7、11次）

-計算總諧波畸變率（thdi）和需補償量

2、負載特性分析

-區分穩態型負載（如ups）和沖擊型負載（如軋機）

-確定最大諧波電流發生時段

-評估負載未來擴容可能性

二、關鍵選型參數

1、類型選擇

-低壓有源電力濾波器apf（380v-690v）

-中壓有源電力濾波器apf（6kv-35kv）

-模塊化組合方案

2、性能指標

-響應時間：<5ms（沖擊負荷需<1ms）

-補償精度：電流跟蹤誤差<3%

-開關頻率：通常8khz-20khz

三、特殊工況處理

1、高次諧波環境

-選擇高頻型有源電力濾波器apf（可達50次）

-配置特定次諧波補償功能

-提高采樣頻率（>100khz）

2、不平衡系統

-選擇具備負序補償功能的型號

-三相獨立控制架構

-增加零序補償能力

有源電力濾波器apf

有源電力濾波器apf的科學選型需要兼顧當前需求和未來發展，優先選擇具備模塊化設計、智能調控功能的現代有源電力濾波器apf產品，并保留20%-30%的容量裕度。
