系統電壓波動對無功補償設備的影響

返回列表來源：發布日期：2025-11-04 15:44:41【大中小】

在負荷變化頻繁、負載類型復雜的工業環境中，系統電壓波動不僅影響電力的穩定性，還會對無功補償設備產生不同程度的影響。

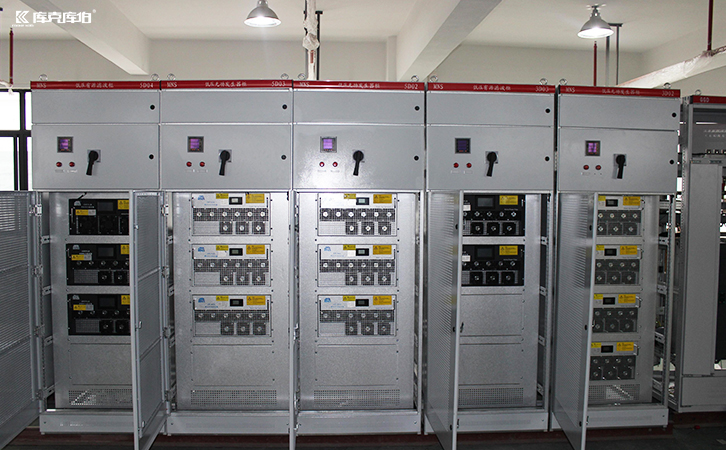

無功補償設備

1.什么是無功補償設備？

無功補償設備是用于調節和補償電力系統中的無功功率的設備，常見的有電力電容器、svg（靜止無功補償器）等。

2.電壓波動的來源及特性

2.1負載波動：當工業設備或其他負載的電流需求發生變化時，電網中的電壓可能會發生波動。尤其是在大功率設備啟停或負荷突變時，電壓波動更加明顯。

2.2系統故障：如短路、設備故障或接地故障等，也可能引起短時的電壓波動，甚至導致電壓暫降。

2.3設備投運與斷開：電容器、變壓器、發電機等設備的啟停會直接影響電網的電壓水平。

2.4電網的供電能力問題：如果電網存在穩定性問題，電壓波動也可能更加嚴重。

3.電壓波動對無功補償設備的影響

3.1電容器的投切與電壓波動的相互影響

電力電容器是一種常見的無功補償設備，它的工作狀態直接受電網電壓的影響。電容器是基于電網電壓進行充放電的，當電網電壓發生波動時，電容器的充放電狀態會受到影響，從而影響其無功補償效果。

3.2靜止無功補償器（svg）的響應問題

svg作為一種動態無功補償設備，具有快速響應的特點，但電壓波動可能會對其控制精度產生影響。在電壓波動較大或頻繁變化時，svg需要快速調節無功功率來維持系統的電壓穩定。然而，過度的電壓波動可能導致svg頻繁調節，這不僅增加了系統的調節負擔，還可能造成控制系統的穩定性問題。

3.3 對電容器組的影響

當電力系統中使用多個電容器組進行并聯補償時，電壓波動可能會導致不同組之間的負荷分配不均勻。

無功補償設備

電壓波動是電力系統中常見的現象，雖然它有時是不可避免的，但其對無功補償設備的影響不容忽視。通過合理的設備選擇、精確的安裝和定期維護，可以有效減少電壓波動對無功補償設備的影響，從而提高電力系統的穩定性和電能質量。
