在電力系統中，諧波治理和無功補償是兩項關鍵的電能質量優化措施。從技術原理和設備功能上看，這兩項任務不僅可以同時進行，而且在實際工程中經常被協同解決。實現這一目標的核心在于正確選擇和應用具備復合功能的裝置或組合方案。

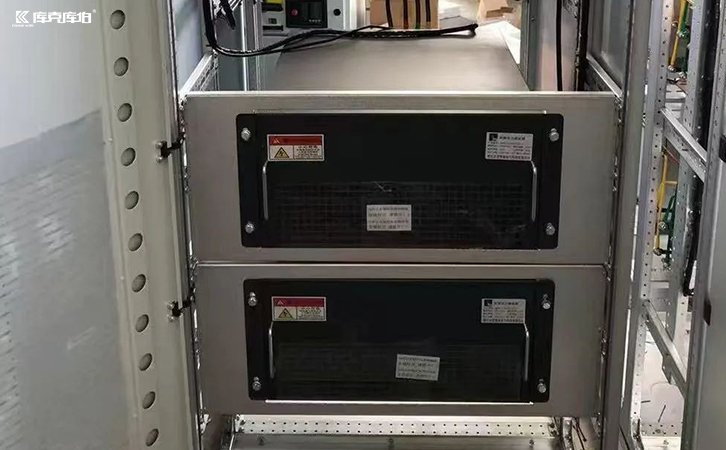

諧波治理

一、技術可行性與協同原理

1、問題同源性：

諧波和無功問題常常由同一類負載引起，例如變頻器、整流設備等非線性負載。它們在消耗無功功率的同時，也會向電網注入諧波電流。這使得針對同一源頭進行綜合治理具有合理性和高效性。

2、技術互補性：

無功補償的核心是提供容性無功電流，以抵消感性無功電流；而諧波治理的核心是提供與諧波電流幅值相等、相位相反的補償電流。這兩種電流在物理上都可由電力電子裝置產生，在技術上具有實現的共通性。

二、實現同步治理的技術方案

1、有源電力濾波器（apf）：

apf是一種動態電能質量矯正裝置。它通過實時檢測負載電流，分離出其中的諧波分量和無功分量，然后通過逆變器產生一個與檢測到的諧波和無功電流相位相反、幅值相等的補償電流，并注入系統。

效果：通過精確控制，apf可以同時、獨立地補償諧波電流和無功功率，實現選擇性補償。用戶可以根據需要，設定裝置只補償諧波、只補償無功，或同時對兩者進行補償。

2、靜止無功發生器（svg）：

雖然svg主要設計用于動態無功補償，但其作為全控型電力電子設備，具備一定的諧波補償能力。通過改進控制算法，部分svg可以在進行無功補償的同時，對特定次數的諧波進行抑制。

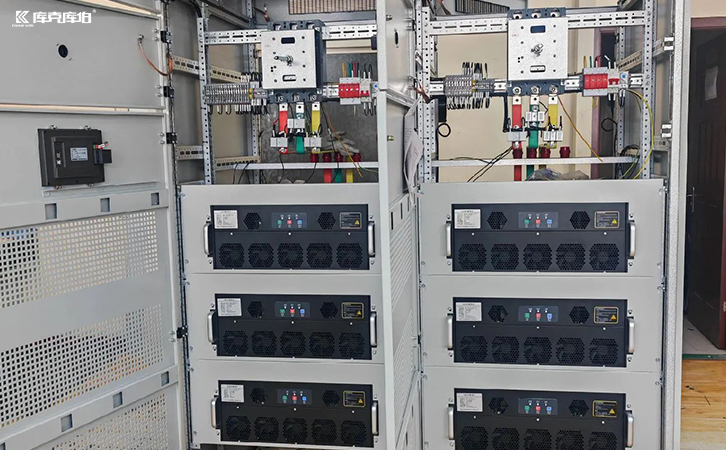

無功補償

諧波治理和無功補償不僅可以同時進行，而且通過采用有源電力濾波器（apf）、具備諧波抑制功能的靜止無功發生器（svg）等技術方案，能夠實現高效、協同的治理。選擇何種方案取決于具體的電能質量問題特征、性能要求和經濟性考量。
