諧波濾波電抗器如何吸收電網諧波電流

返回列表來源：發布日期：2025-02-28 15:05:44【大中小】

電網中有大量整流、變流、變頻裝置等諧波源，其產生的高次諧波會嚴重危害主變及系統中其它電器設備的安全運行。而諧波濾波電抗器則廣泛用于高低壓濾波柜中，對諧波電流進行吸收濾除。

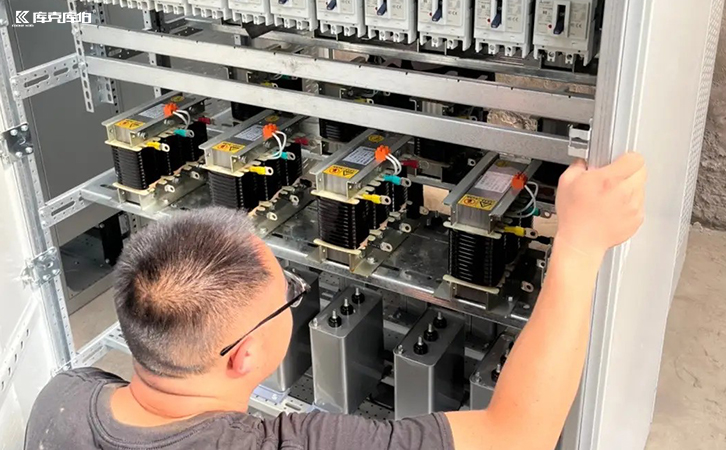

諧波濾波電抗器

諧波濾波電抗器通過以下方式吸收電網諧波電流：

一、基本原理

1.阻抗特性：電抗器對高頻諧波電流呈現高阻抗，阻礙其通過，從而減少諧波進入電網。

二、工作方式

1.串聯電抗器：與電容器串聯，形成lc濾波電路，調諧到特定諧波頻率，吸收該頻率的諧波電流。

2.并聯電抗器：與負載并聯，提供低阻抗路徑，使諧波電流流入電抗器而非電網。

三、主要功能

1.諧波抑制：通過高阻抗特性，減少諧波電流進入電網。

2.諧振抑制：防止電容器與電網電感形成諧振，避免諧波放大。

3.無功補償：在抑制諧波的同時，提供無功補償，改善功率因數。

四、應用場景

1.工業設備：用于變頻器、電弧爐等產生大量諧波的設備。

2.商業建筑：用于辦公樓、商場等諧波較多的場合。

3.電力系統：用于變電站、配電系統等需要諧波治理的地方。

諧波濾波電抗器

諧波濾波電抗器通過其阻抗特性和lc濾波電路，有效吸收電網諧波電流，減少諧波污染，提升電能質量。
