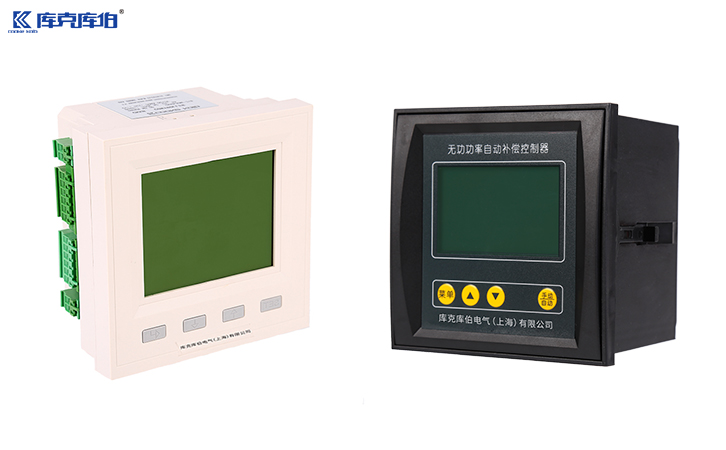

無功補償控制器有效避免短路現象的措施
在電力系統中,短路現象對于各電力設備均有無法修復的損害。無功補償控制器也不例外,作為一個用于集中無功補償裝置,控制電容器投切的設備。其受到短路影響后會牽連整個電力系統中的設備。所以無功補償控制器有效避免短路現象的措施可稱為重中之重!
一、短路保護功能
無功補償控制器應具備短路保護功能,在電力系統發生短路時能快速識別并采取措施切斷電路。常用的短路保護措施包括:
1、快速熔斷器:在發生短路時,熔斷器可以立即熔斷電路,保護補償設備。
2、斷路器:自動斷路器能夠檢測到電流過大時自動切斷電源,避免短路引起的設備損壞。
二、電流和電壓監控
無功補償控制器需要對系統的電流和電壓進行實時監測,確保系統處于正常運行狀態。當電流或電壓異常(如電流過大、過載等)時,控制器會自動報警并執行相應的保護措施,防止進一步的短路問題。
三、合理的投切策略
無功補償控制器應采用合理的電容器組投切策略,避免因過快或過頻繁的投切引起電流沖擊,從而導致短路現象。常見的策略包括:
1、延時投切:在電容器組投切時,控制器設置合理的時間間隔,避免設備受到電流沖擊。
2、分段投切:避免一次性投入大容量電容器,采取分組逐步投切的方式,減小電流沖擊,防止短路。
四、抑制投切過電流沖擊
在無功補償設備投切過程中,電容器的投切可能會產生過電流,尤其在電容器組重新投入時。如果這種過電流過大,容易導致設備短路。控制器可以通過以下措施來抑制過電流:
1、投切電抗器:在電容器組的投切過程中加裝電抗器,可以有效抑制過電流沖擊。
2、軟啟動/軟關斷功能:控制器可以通過軟啟動或軟關斷功能,逐步增加或減少電流,防止電流瞬間變化引起的短路。
五、諧波抑制
諧波會增加電流負擔,并可能導致設備過熱、絕緣損壞和短路。因此,安裝諧波濾波器或者使用抗諧波型無功補償控制器,可以有效減少諧波引發的電氣故障:
1、濾波電抗器:與電容器并聯使用的濾波電抗器能夠吸收系統中的高次諧波,降低諧波對設備的沖擊,避免因諧波導致的短路。
通過以上措施,能夠有效降低電力系統中發生短路的風險,也能夠避免無功補償控制器受到短路現象的影響,確保電力系統的穩定運行。
