無功補償控制器高采低補是什么意思

返回列表來源：發布日期：2025-02-25 15:52:03【大中小】

在無功補償控制器的實際應用中，有著非常多的作用以及補償方式。其中，以高采低補最為常用。但一些剛接觸該設備的用戶并不懂什么是高采低補，所以接下來我們主要給用戶們科普，無功補償控制器的高采低補是什么意思！

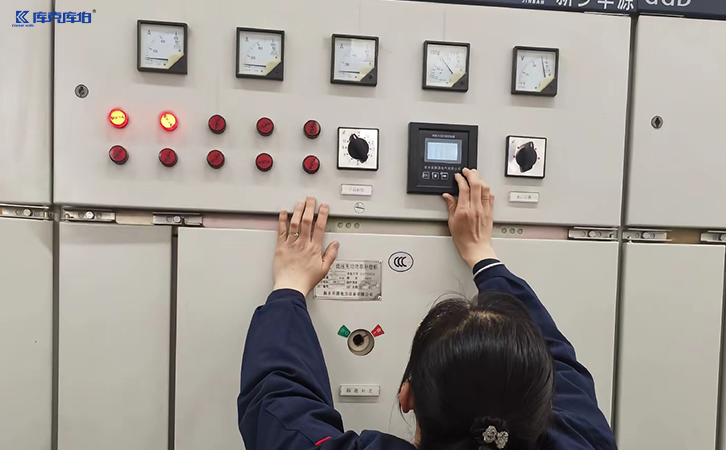

無功補償控制器

無功補償控制器中的“高采低補”是指高壓采樣、低壓補償的工作方式，具體含義如下：

1.高壓采樣

含義：控制器從高壓側（如10kv或6kv）采集電壓和電流信號。

目的：高壓側采樣能更準確反映系統的整體無功需求，避免低壓側采樣可能因負載分布不均導致的誤差。

2.低壓補償

含義：控制器根據高壓側的采樣數據，在低壓側（如0.4kv）進行無功補償。

目的：低壓補償設備（如并聯電容器）成本較低、安裝維護方便，適合在低壓側進行補償。

3.工作流程

采樣：控制器從高壓側采集電壓和電流信號，計算系統無功功率和功率因數。

分析：根據計算結果判斷是否需要補償及補償量。

控制：若需補償，控制器投切低壓側的電容器組，調整無功功率，提升功率因數。

4.優點

準確性：高壓采樣能更準確反映系統整體無功需求。

經濟性：低壓補償設備成本低，安裝維護方便。

靈活性：低壓補償便于根據負載變化靈活調整。

5.應用場景

工廠：高壓供電、低壓負載的工廠。

商業建筑：大型商場、辦公樓等高壓供電、低壓負載的場所。

電力系統：變電站等需要高壓采樣、低壓補償的場合。

無功補償控制器

“高采低補”指無功補償控制器從高壓側采樣、在低壓側進行補償，具有準確、經濟、靈活的優點，適用于工廠、商業建筑和電力系統等場合。
