無功補償控制器的公共端接什么

返回列表來源：發布日期：2024-03-27 16:46:40【大中小】

無功補償控制器的公共端通常是用來連接到電源的中性線或地線。這個端子在無功補償控制器中有著很重要的作用，因為它為控制器提供了一個參考點，用于確保電流的測量和控制信號的正確傳遞。

無功補償控制器

一、具體來說，公共端的連接方式如下：

1、中性線（n線）連接：在單相系統中，公共端通常連接到電源的中性線。這樣做的目的是確保控制器能夠正確地測量通過電容器的電流，并根據這個測量值來調整無功補償?shù)妮敵觥?/span>

2、地線（gnd/earth）連接：在三相系統中，公共端可能連接到地線。這是因為在三相系統中，控制器需要一個共同的參考點來確保三相之間的平衡和穩定。連接到地線可以提供一個穩定的參考電位，有助于保護設備和人員安全。

3、安全和保護：公共端的正確連接還有助于確保系統的安全。例如，它可以防止由于接線錯誤導致的設備損壞或電氣火災。

二、在連接公共端時，應遵循以下注意事項：

*確保在斷開電源的情況下進行連接，以防止電擊和設備損壞。

*按照設備制造商提供的操作指南和接線圖進行連接，確保連接正確無誤。

*使用合適的線徑和符合安全標準的導線和接線端子。

*在完成連接后，進行必要的檢查和測試，確保無功補償控制器能夠正常工作。

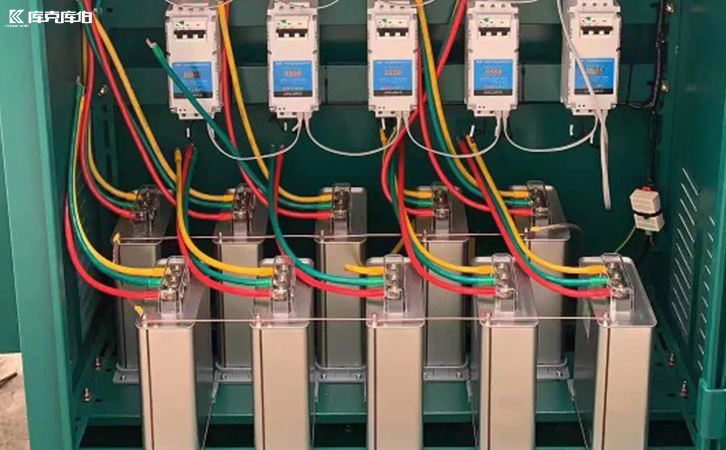

庫克庫伯無功補償器

以上就是無功補償器的公共端所連接的物料。如果企業用戶對無功補償控制器的連接有任何疑問，可以咨詢控制器供應商庫克庫伯進行操作，以確保安全和設備的正確運行。
