庫克庫伯對某銅業公司無功負載特性分析及補償改造建議

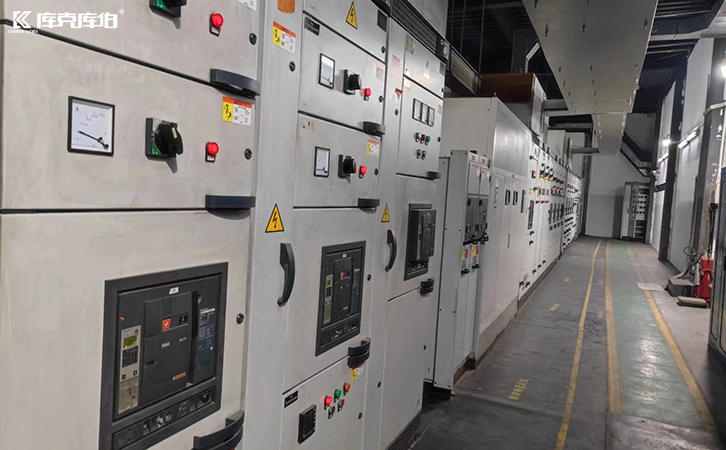

一、該公司配電系統情況:
某銅業有限公司低壓配電系統負載包含大容量調速電機,負載變化率極高,正常生產過程中調速電機會產生大量諧波電流注入電網,會對供電系統及用電設備造成一定的負面影響,如干擾通信、縮短電氣設備的使用壽命、導致線纜發熱、無功補償電容器擊穿,降低配電系統的安全可靠性等危害。
同時低壓配電系統中包含大量電動機負載,正常運行時需要大量無功功率,據了解,現場電容柜存在電容器老化嚴重(已多次發生電容器爆炸等事件)、電抗器運行聲音大、熔斷器頻繁損壞、接觸器觸點粘連等現象,需要頻繁更換維護,無功補償設備運行中存在安全隱患。
二、配電系統測試數據匯總:
根據以上數據分析:測量期間,進線柜用電負載只有960a左右。據現場技術人員描述,設備滿載狀態,電流將達1200a左右。諧波畸變率是隨著用電負載的增大而加大的,所以實際諧波畸變率要比所測量的數值還要高。現場電容器和接觸器有損壞未投入情況,部分電抗器工作時異響嚴重,所用電抗有6%和14%兩種,相對混亂。鑒于該公司電網里存在大量的諧波電流分量,電容器長期在此工況運行,極易造成損壞。
三、治理方案

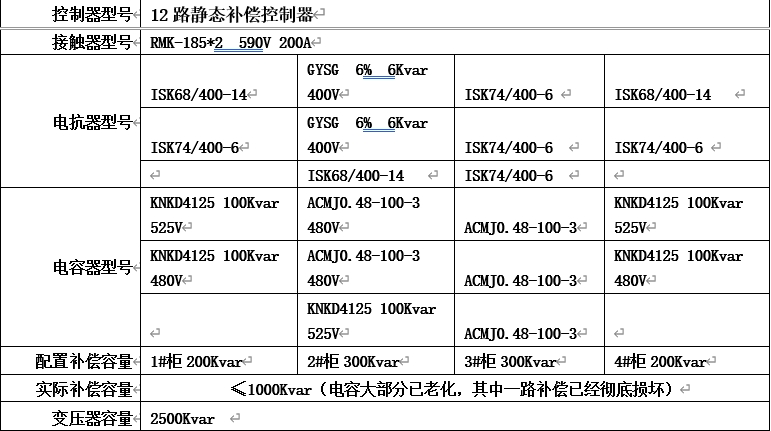

1.客戶當前配置方案:

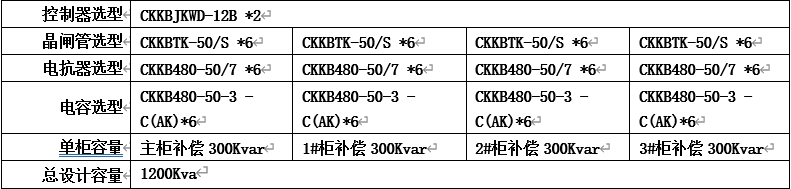

2.庫克庫伯電氣調整后配置方案:
庫克庫伯電氣建議方案1:
1.控制電柜內的溫度,保證電氣元件在正常的溫度下工作;
2.把現場的接觸器投切改為晶閘管開關,能有效的做到過零投切;
3.統一電抗為線性度1.8倍的7%串聯電抗器,能有效的限制諧波對電容器的影響;
4.把現有普通型電容器改為過電流等級更高的濾波型電容器(ckkb-ak系列),容量不變。
該規格電容器與電抗器良好匹配,可適用于諧波電流畸變率thdi≤50%的場合。
庫克庫伯電氣建議方案2:
在方案1的基礎上增加一套總容量為200a的有源電力濾波柜,能有效的消除諧波源,對生產用電設備進行更完善的保護。
四、庫克庫伯產品選型設計
1.濾波型電容器
獨特的干式無油化防爆結構;
產品線電流可達到90ma/m;
電容量穩定,正常使用條件下,5年內電容量衰減小于2%;
溫升低,正常工作時產品表面溫升不大于8oc;
損耗小,壽命長,安全可靠,無燃燒、無爆炸的隱患。

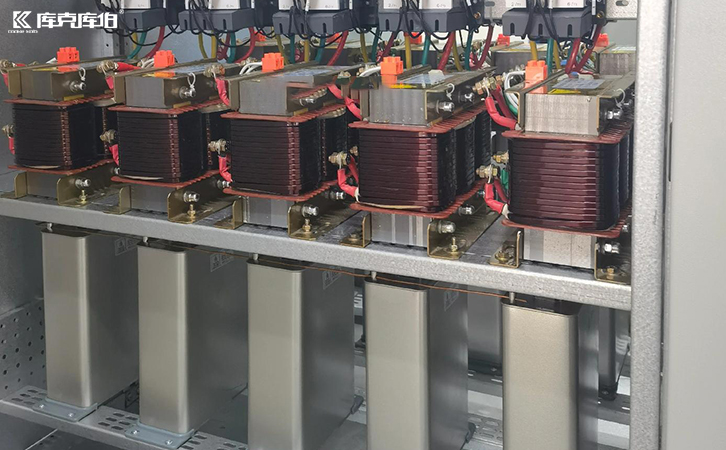

2.濾波電抗器
采用高精度自動設備加工的低損耗冷軋取向特制硅鋼片,尺寸偏差小于0.05mm,疊裝精度高,氣隙均勻穩定;
外露部件均采取防腐蝕處理,引出端子采用鍍錫銅接頭;
電感量精度高,一致性、匹配性更好;
1.8倍線性度,品質因素高,過電流能力強;
h級絕緣等級,穩定性強;損耗小,溫升低,噪音小。
技術特點:
~控制電壓:dc12v
~控制端電流:10ma
~相應時間:≤20ms超快投切頻率
~再投切延時:≤120ms
~整機功耗:≤12va
~過流保護整定:0~200a
~免維護
~無限制的投切操作
~固態繼電器無法可比
~永久的多參數自控特性
