進出線濾波電抗器應用范圍

返回列表來源：發布日期：2025-06-18 16:25:36【大中小】

在電力電子設備與電網的交互界面，進出線濾波電抗器扮演著關鍵角色，其應用范圍已從傳統的濾波功能拓展至系統保護、能量管理等多元領域。作為連接電源與負載的"智能門戶"，這類電抗器的配置方式直接影響著電能質量與設備安全。那么，進出線濾波電抗器應用范圍有哪些？

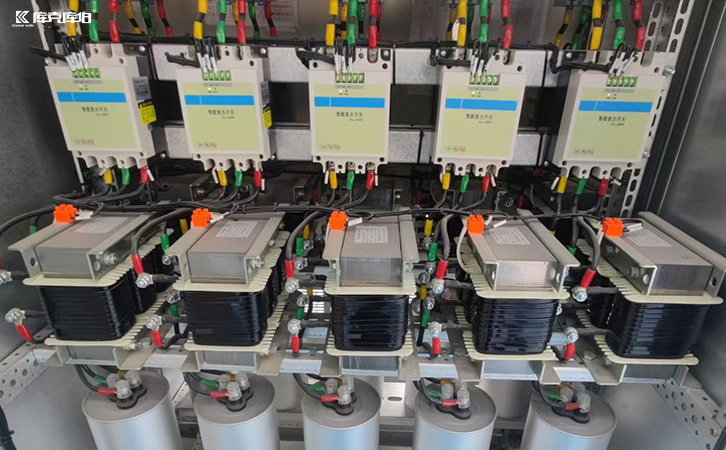

進出線濾波電抗器

一、變頻器系統保護

變頻器輸入輸出端標配濾波電抗器已成為工業標準配置。輸入端電抗器有效抑制電網側諧波倒灌，降低對上游設備的干擾；輸出端電抗器平滑pwm波形邊緣，減少長線傳輸中的電壓反射現象。在礦山、冶金等重工業領域，強化設計的電抗器還能抵御粉塵腐蝕和機械振動，保障變頻系統在惡劣環境下的可靠性。

二、新能源發電系統

光伏逆變器和風電變流器并網點普遍配置專用濾波電抗器。這些電抗器不僅濾除電力電子裝置產生的高頻諧波，還參與并網阻抗匹配，防止諧振現象發生。在分布式發電場景中，電抗器與電容器構成復合濾波回路，適應間歇性發電帶來的復雜諧波頻譜。

三、直流輸電工程

高壓直流換流站中，交流濾波電抗器是保證電能質量的關鍵設備。它們與電容器組配合，濾除換流器產生的特征諧波，滿足并網諧波標準。直流平波電抗器則抑制直流線路中的紋波分量，提高輸電效率。這些大型電抗器通常采用空心設計，避免磁飽和影響濾波效果，其噪聲控制也是工程設計的重點考量。

四、工業自動化生產線

現代工廠的機器人集群和伺服系統產生復雜的諧波頻譜。進線電抗器作為第一道濾波屏障，阻擋高頻干擾傳入電網；出線電抗器則優化驅動波形，提高運動控制精度。汽車制造等對供電質量要求嚴格的產線，通常采用多級濾波方案，電抗器參數需與整體濾波策略協同設計。

進出線濾波電抗器

建議用戶根據具體應用場景的諧波特性、環境條件和能效要求，選擇適配的電抗器類型和參數。通過與系統集成商的深入溝通，確保濾波電抗器與其他電能質量治理設備協同工作，為現代電力系統構建高效可靠的"門戶屏障"。
