高壓并聯電抗器的電流差動保護是做什么的

返回列表來源：發布日期：2024-10-15 16:18:27【大中小】

電流差動保護是針對高壓并聯電抗器設置的一種快速、靈敏的保護措施，主要用于檢測電抗器內部或連接線路上的相間短路、匝間短路和接地故障。其目的是在發生內部故障時，迅速切除故障設備，避免事故擴大和設備損壞。接下來，我們詳細介紹電流差動保護！

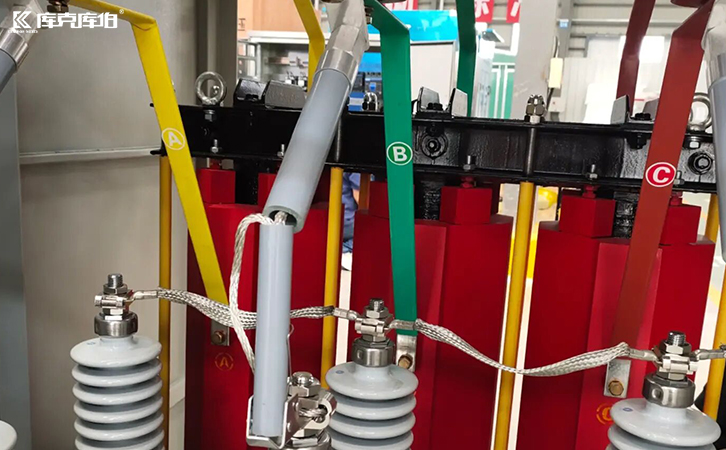

高壓并聯電抗器

一、電流差動保護的作用

檢測電抗器內部故障：匝間短路、相間短路或繞組接地故障會導致內部電流分布異常，差動電流迅速增大。

避免設備損壞：及時隔離故障點，防止高壓電流長時間流過損壞的電抗器，避免進一步損壞。

提高系統穩定性：減少故障對其他設備和系統的干擾，保障電網和設備的穩定運行。

二、應用場景

電抗器組的故障保護：多臺并聯電抗器運行時，差動保護可以精確識別某一臺電抗器的內部故障，而不影響其他電抗器的運行。

長輸電線路中并聯電抗器：在高壓輸電線路上安裝的電抗器有助于限制工頻電壓升高，差動保護可及時發現連接線路的故障。

三、常見配置與注意事項

ct（電流互感器）配合：差動保護依賴高精度電流互感器，兩側ct的極性和誤差應匹配，以避免誤動作。

差動保護整定值：需考慮電抗器的額定電流、勵磁涌流及ct誤差，確保保護靈敏且不誤跳閘。

勵磁涌流的抑制：啟用時的勵磁涌流可能導致短時間內差動電流升高，因此需采用諧波阻斷或延時跳閘措施，避免誤動作。

高壓并聯電抗器

由此可見，高壓并聯電抗器的電流差動保護是一種針對內部故障的高靈敏度保護，可以快速檢測和隔離電抗器內部或連接線路的故障，確保設備安全和系統穩定運行。合理的ct配置和整定值選擇是保障差動保護有效性的重要環節。
