低壓無功補償原理以及常見補償方式

返回列表來源：發布日期：2023-10-11 16:17:56【大中小】

在電力系統中，低壓無功補償是一項重要的技術手段。無功補償是為了解決電力系統中發生的功率因數低、電壓波動等問題，有效提高電能質量和系統的穩定性。精心調整無功補償裝置可以降低電網線路和設備的損耗，有很多用戶可能會問，低壓無功補償原理以及常見的無功補償方式有哪些。

實際上低壓無功補償的原理主要通過在電力系統中引入電容器來改善功率因數，以達到降低電網損耗、提高電力質量的目的。電容器可將電力系統的無功功率轉化為有功功率，從而提高系統功率因數。而在電力系統中有效地實現低壓無功補償，需要合理選擇補償容量和補償方式。

低壓無功補償電容器

常見的低壓無功補償方式主要包括靜態補償和動態補償兩種：

一、靜態補償是指通過并聯連接電容器來進行補償，主要包括單元電容器補償、集中式電容器補償和分散式電容器補償。

1、單元電容器補償適用于對單個負載進行補償，通常通過與負載并聯連接電容器來實現補償。

2、集中式電容器補償則是將電容器集中連接到電力系統的負荷中，實現對整體電網的補償。

3、分散式電容器補償則是將電容器分散連接到不同的負荷中，以實現分布式的補償效果。

二、動態補償是指通過電力電容器控制器來實現無功補償，主要包括靜止無功發生器和動態無功發生器。

1、靜止無功發生器是一種常見的電力電容器裝置，通過智能控制器控制電容器的接入和退出，以實現無功功率的補償。

2、動態無功發生器則是一種更加先進的補償方式，可以實時監測電力系統的電壓和電流，通過精確控制電容器的接入和退出來實現無功補償。

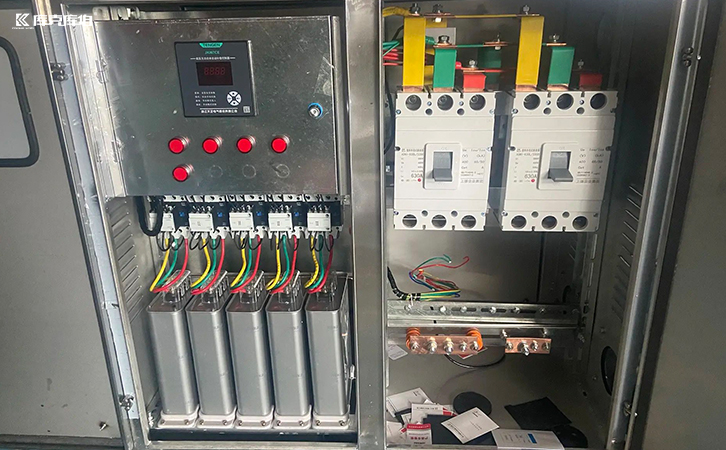

無功補償設備

無論是靜態補償還是動態補償方式，其補償效果都取決于補償容量的選擇和控制器的精確調節。合理選擇補償容量可以有效改善電力系統的功率因數，降低線路和設備的損耗。而控制器的精確調節則可以根據電力系統的實際運行情況進行動態調整，確保補償效果的穩定。

SVG靜止無功發生器
APF有源濾波器

庫克庫伯CKKB有源濾波器的基本原理就是使用實時動態補償，采用CT采集負載產生的電流型號，通過內部的檢測電流分離出其中的諧波部分，然后通過PWM信號發送給內部IGBT功率變換器產生與諧波大小相等相位相反的補償電流，實現濾波功能。
電熱電容器

庫克庫伯電氣廠商的電熱電容器主要用于中頻感應加熱電氣系統中,提高功率因素或改善回路特性。電熱電容器主要由芯子和箱殼組成,其間充滿優質的浸漬劑,芯子焊有冷卻水管供電容器冷卻用。
高壓電抗器
直流濾波電容器

庫克庫伯電氣直流濾波電容器適用于交流進線電壓380-1250V,中間直流電壓 2kV以下,大功率串聯諧振感應加熱電源的直流母線旁路諧波大電流和直流電壓支撐。產品性能符合GB/T17702.1-1999及IEC61071-1（1991）標準。
