低壓配電網電容補償方案
低壓配電網中常常會用到電容補償方案,因為電容補償可以提升配電網的能效以及運行狀態。而且通過合理的選擇和配置補償方案與補償設備,可以更好的改善電壓質量,減少無用功率,降低配電網線損。那么,電網中常用的電容補償方案有哪些呢?

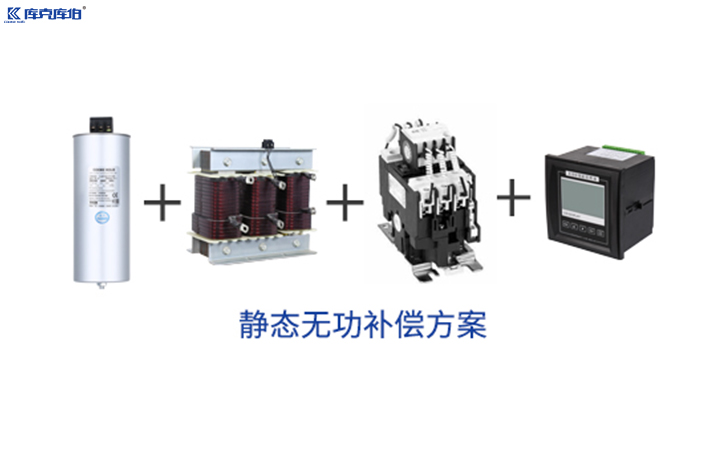

一、靜態無功補償方案
靜態無功補償,是采用傳統的電力電容器專用接觸器作投切單元,以投切電容器進行補償。
該方式由控制器根據電網的功率因數(也可以根據電網無功功率)來控制投入或切除電容器,以達到合理的功率因數。但這種補償方案很難滿足系統運行方式快速變化時的需求。適用于用電相對較穩定投切不頻繁的場合。
二、純電容補償方案
一般應用在用電系統中沒有明顯的(單臺功率較大或一定數量小功率非線性負載)諧波源。而且電流總諧波畸變率thdi≤5%,當電流總諧波畸變率5%≤thdi≤15%時,須提高補償電容的額定電壓等級。純電容補償的優點是成本低,易于安裝使用。適用于在系統諧波畸變很小的場合,如小區等。

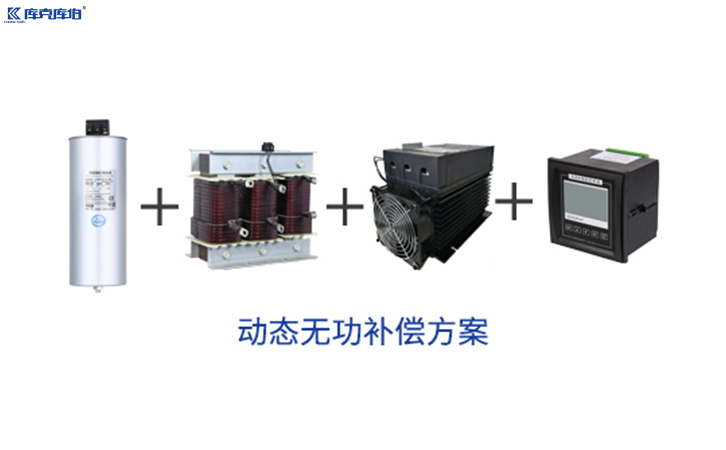

三、動態無功補償方案
動態無功補償是采用晶閘管作為開關,投切電力電容器組、實現無功補償的裝置。該方式克服了用接觸器投切電容器所存在的問題,通過晶閘管過零投切,避免了電容器投入時的“浪涌電流”的產生,無機械動作,補償快速,特別適用于投切頻繁的場所。
四、濾波無功補償方案
里電容器串聯濾波電抗器是提高功率因數相對廣泛的一種方式,當用戶系統負荷為連續性生產,負載變化率不高時,一般建議采用無功補償套件(電力電容器、濾波電抗器)的固定補償方式。
五、諧波治理補償方案
諧波治理及無功補償方案主要用于低壓無功補償,給電網系統提供無功補償,提高功率因數,降低線路及變壓器損耗、起到電壓支持的作用。再為供電系統提供無功功率的同時對諧波進行治理。
低壓配電網電容補償方案是提高能效的關鍵步驟。而具體的電容補償方案由上述這五種,用戶們在實際的投入電容補償時,應結合自己用電的工況以及需求進行對應的方案選擇。
