低壓濾波電容器在電流大的場合是否穩定

返回列表來源：發布日期：2025-05-06 16:23:42【大中小】

在工業電力系統中，低壓濾波電容器作為抑制諧波、改善電能質量的關鍵元件，其在大電流工況下的穩定性備受關注。隨著變頻器、整流裝置等非線性負載的廣泛應用，低壓濾波電容器面臨著電流沖擊挑戰。那么，如何判斷濾波電容器在電流大的場合是否穩定呢？

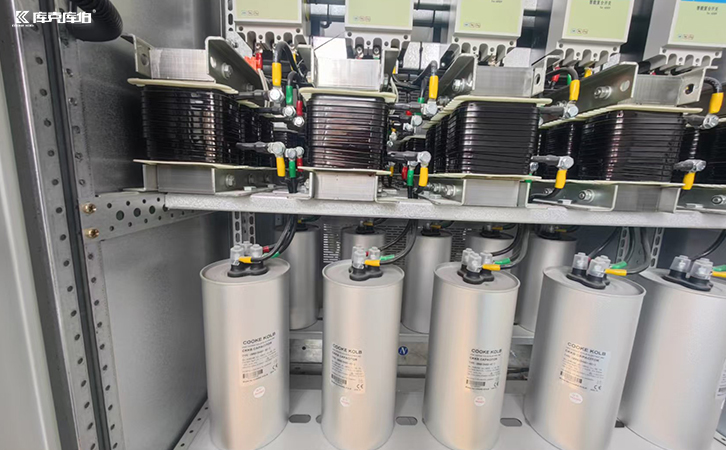

低壓濾波電容器

1、電流承載能力的關鍵設計要素

低壓濾波電容器在大電流場合的穩定性首先取決于其設計參數：導體截面積需滿足電流密度≤3a/mm²的要求；內部連接應采用多層銅箔結構而非傳統引線；端子的接觸壓力應保持在50-100n范圍內。

2、介質材料的耐電流特性

低壓濾波電容器的穩定性核心在于介質材料選擇：金屬化聚丙烯薄膜的方阻應控制在20-40ω/□；邊緣加厚處理可提高抗浪涌能力；采用分段蒸鍍技術可防止局部過熱。

3、散熱系統的優化配置

大電流工況下低壓濾波電容器的穩定性極大依賴散熱設計：自然冷卻型需保證間距≥20mm；強制風冷要求風速≥3m/s；水冷式的進水溫度應低于35℃。

4、諧波環境下的特殊考量

在諧波電流豐富的場合，低壓濾波電容器需特別關注：額定電流需按irms=√(i1²+i3²+i5²+...)計算；配置調諧電抗器防止諧振；采用抗諧波型設計（thd耐受能力≥30%）。

5、保護系統的完善程度

保障低壓濾波電容器穩定運行必須配備：過流保護（動作值1.3in）；溫度保護（65℃跳閘）；壓力釋放裝置（爆破壓力≥5bar）。

6、安裝方式的穩定性影響

大電流場合的低壓濾波電容器安裝需注意：母排連接扭矩需達到規定值（通常15-20n·m）；避免機械應力傳導；三相組安裝應保證對稱性。

低壓濾波電容器

低壓濾波電容器在大電流場合的穩定性是設計水平、材料技術、應用環境等多因素共同作用的結果。通過優化導體設計、選用高級介質材料、完善散熱系統等措施，現代低壓濾波電容器已能夠可靠應對大多數大電流工況。
