低壓電抗器需配置的保護工作有哪些

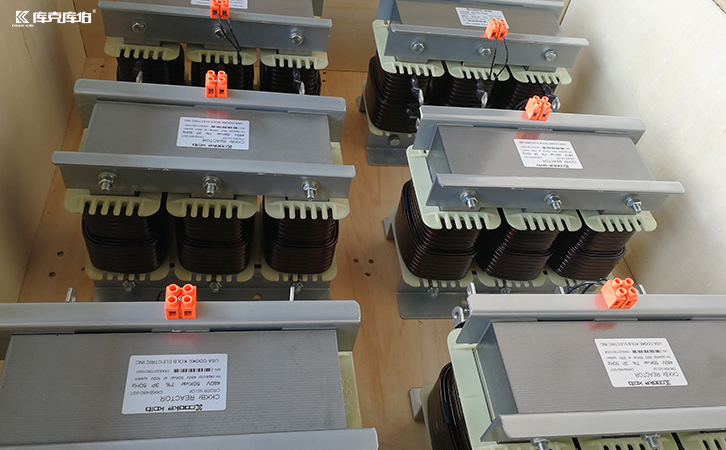

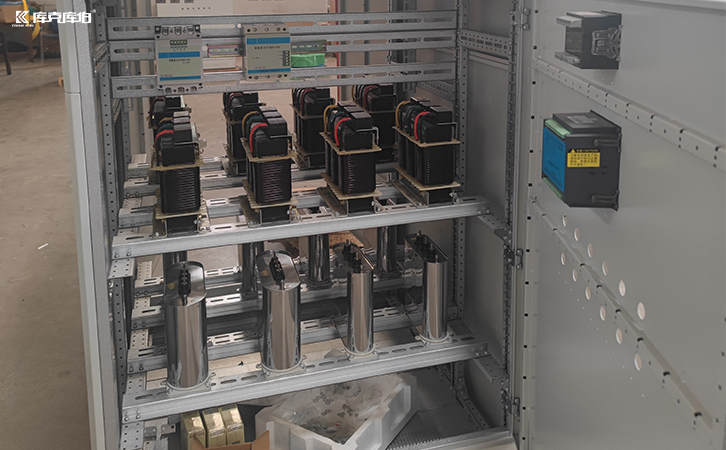

低壓電抗器在電力系統中廣泛應用于抑制諧波、電容器投切涌流限制以及電能質量治理等方面。由于其在運行中承受電流較大、諧波分量復雜、環境溫度影響顯著，因此必須配置完善的保護措施，以保障其安全、穩定、長期運行。
一、過載與過熱保護
低壓電抗器在長時間運行時會因鐵芯損耗和銅損而發熱，若散熱條件不足或系統電流超過額定值，會導致溫升過高，絕緣加速老化，甚至燒毀繞組。
配置措施：
安裝熱敏電阻（ptc/ntc）或溫度傳感器（如pt100）；
通過熱繼電器或溫度控制器實現報警或自動斷電；
設置風冷或強制通風冷卻系統，提高散熱能力。
二、短路與過電流保護
在發生短路故障時，低壓電抗器可能承受數倍于額定電流的沖擊，極易造成線圈燒毀或外殼損壞。
配置措施：
安裝快速熔斷器或限流熔斷器；
結合斷路器+過流脫扣裝置；
在大容量系統中采用電流互感器+ 過流繼電器實現精準動作。
三、接地與絕緣監測保護
電抗器絕緣老化或潮濕環境下可能發生對地?fù)舸绕湓谙到y(tǒng)中電抗器密度較高時，接地故障的影響范圍更大。
配置措施：
安裝接地故障監測裝置；
定期使用絕緣電阻測試儀進行絕緣測試；
設置接地保護繼電器，實現對地故障的快速隔離。
四、防諧振與電壓保護
電抗器在諧波環境中運行時，可能與電容器、電網阻抗形成并聯或串聯諧振，引起電壓畸變、電流過大。
配置措施：
結合電容器和系統參數設計合理的電抗率（如7%、14%）；
加裝諧振監測保護模塊；
在特殊場合下，使用**過電壓保護器防止瞬態沖擊。
這些保護不僅提升了電抗器本身的安全性，還能增強整個補償系統的可靠性，尤其在電抗器配置較多的系統中更應重視配置的完整性和靈敏性。如需針對具體項目場景推薦保護配置方案，庫克庫伯電氣可進一步協助分析。
