電力電容器低電壓動作機制解析

返回列表來源：發布日期：2025-04-15 16:18:51【大中小】

電力電容器低電壓動作是指當系統電壓降至設定閾值時，電容器保護裝置自動切斷電源的保護行為。那么，電力電容器低電壓動作機制到底代表什么？

電力電容器

一、動作觸發條件

電力電容器低電壓保護的標準設定值為：

1、動作閾值：通常設為額定電壓的60-80%（如400v系統設為240-320v）；

2、延時時間：0.5-10秒可調，避免瞬時波動誤動；

3、復位電壓：一般高于動作值10-15%，防止頻繁投切。

二、技術保護原理

電力電容器低電壓動作基于以下技術機制：

1、電壓采樣電路：采用精度pt，實時監測母線電壓；

2、邏輯判斷單元：dsp處理器比較電壓值與設定閾值；

3、執行機構：通過真空接觸器或晶閘管開關實現快速分?jǐn)啵?

4、閉鎖功能：動作后需手動/自動復位，防止重復投切。

三、工程應用要點

電力電容器低電壓保護實施需注意：

1、閾值設置：高于系統最低工作電壓（如380v系統設為260v）；

2、延時配合：大于電源自動切換時間（通常1-3秒）；

3、動作策略：分級切除（重要負荷優先保持）；

4、報警記錄：存儲最近10次動作事件及波形。

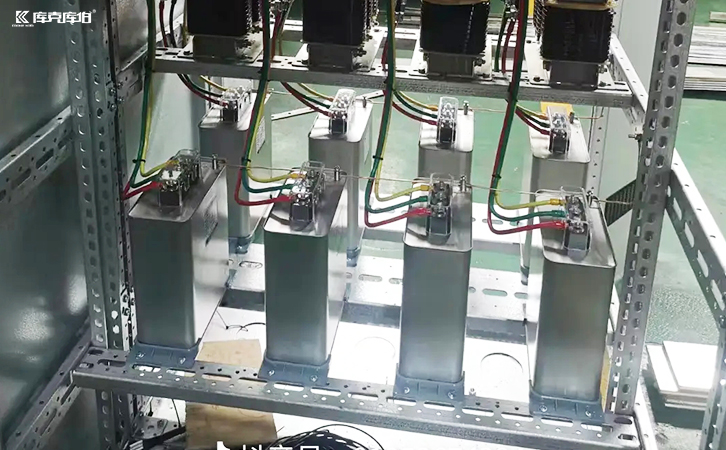

低壓電容器

在諧波環境下，電力電容器的實際端電壓可能高于基波電壓，需采用真有效值測量而非基波檢測。電力電容器低電壓動作是保障設備安全的關鍵保護。所以，建議企業用戶每季度測試保護功能，每年校準測量回路。
