電弧爐是冶金行業中常見的設備，廣泛應用于鋼鐵、鋁等金屬的熔煉過程中。然而，電弧爐在運行時會產生大量的諧波，這些諧波不僅影響電力系統的電能質量，還可能對設備和生產工藝帶來負面影響。為了減少諧波對系統的影響，必須采取有效的諧波治理措施。

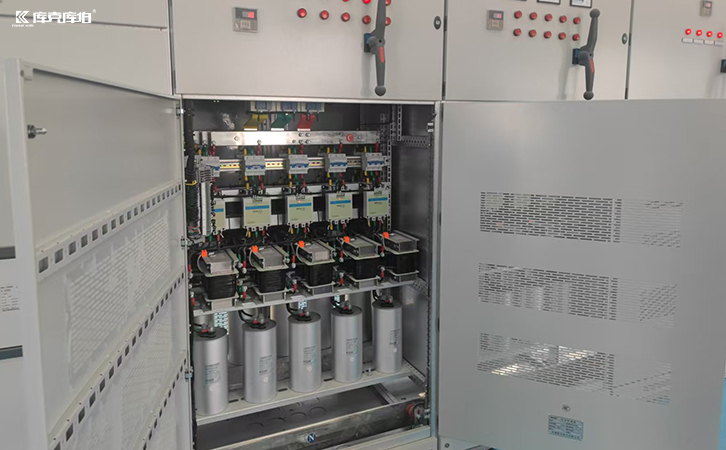

諧波治理設備

一、電弧爐產生諧波的原因

1.電弧的不穩定性

電弧爐的電弧電流不穩定，隨著電弧的變化，電流波形也不斷變化，這會產生高次諧波。

2.變頻器和整流器

電弧爐中使用的變頻器和整流器等設備，工作時會將交流電轉換為直流電，而這一過程會引入大量的諧波。

3.非線性負載

電弧爐的負載特性本身就是非線性的，電流與電壓的關系不是簡單的正比關系，這會導致諧波的產生。

二、諧波治理設備的選擇

1.考慮諧波治理的種類和強度

電弧爐產生的諧波通常以高次諧波為主，且其諧波強度較大。因此，選擇諧波治理設備時應優先考慮能有效濾除高次諧波的設備。例如，有源濾波器（apf）對諧波的治理效果較好，能夠實時動態調節并有效消除較高次諧波。

2.設備的響應速度

電弧爐的負載波動較大，諧波的產生也是瞬時變化的。因此，所選設備需要具備快速響應的能力，以實時監測電網諧波并及時進行抑制。相比之下，有源濾波器（apf）在動態響應和實時治理方面具有優勢。

3.功率因數補償功能

一些諧波治理設備，如混合濾波器，除了能夠抑制諧波，還具有功率因數補償的功能，能夠提高電力系統的功率因數，減少無功功率損失。對于電弧爐等大功率設備，選擇具備功率因數補償功能的治理設備，能夠在降低諧波的同時提高電力使用效率。

4.設備的容量和規模

電弧爐的諧波污染強度和范圍較廣，因此選擇的諧波治理設備必須具備足夠的容量以處理電弧爐產生的諧波。在選擇時，應根據電弧爐的功率、負載波動情況以及諧波產生量來確定設備的容量。

電弧爐無功補償

電弧爐生產線的諧波治理是提高電力系統電能質量、減少設備損壞和延長使用壽命的重要手段。選擇合適的諧波治理設備，不僅能夠有效降低諧波污染，還能提高電力系統的整體效率。
