并聯電容器能否抵消電流電感
在電氣工程領域,這是一個常見且重要的問題。答案是:并聯電容器不能“抵消”電感本身,但可以補償電感在交流電路中引起的特定不良效應,即對無功功率的占用和功率因數的降低。
一、電感與電容在交流電路中的對立特性
在直流電路中,電感表現為短路(穩態下),電容表現為開路,二者行為相對簡單。但在交流電路中,由于電流和電壓方向周期性變化,它們呈現出截然不同且相互對立的特性:
1、電感的特性:電感對變化的電流產生阻礙作用,這種阻礙稱為感抗 (x_l)。電感上的電流相位滯后于電壓相位90度。它在工作中需要與電源之間進行能量交換,吸收和釋放能量,這個過程不消耗有功功率,但占用了無功功率。
2、電容的特性:電容同樣對交流電產生阻礙,這種阻礙稱為容抗 (x_c)。電容上的電流相位超前于電壓相位90度。它同樣與電源進行能量交換,但其吸收和釋放能量的周期與電感正好相反。
二、無功功率與功率因數
當一個純電感負載(如電動機、變壓器)接入交流電路時,它需要從電網吸收無功功率來建立磁場。這會導致:
1、總電流增大:線路中的總電流由有功電流和無功電流矢量合成。
2、功率因數降低:功率因數(cosφ)是有功功率與視在功率的比值。無功功率的存在會使視在功率增大,從而降低功率因數。
3、線路損耗增加:增大的總電流會使線路上的焦耳損耗(i²r)增加。
4、供電容量利用率下降:電網需要提供更大的視在功率,但實際做功的有功功率并未增加。

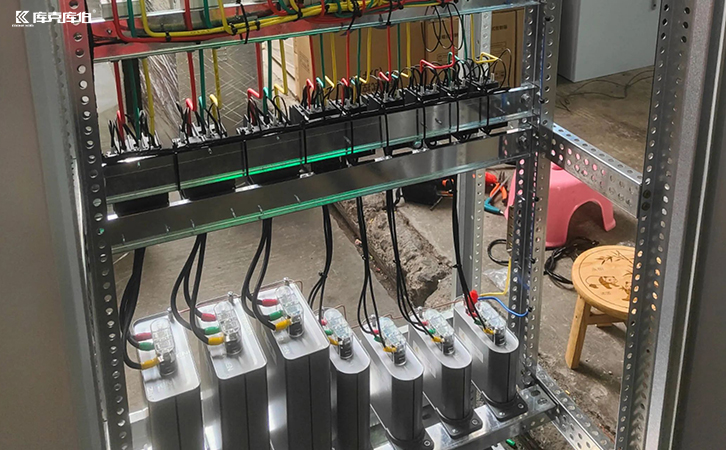

三、并聯電容器的補償原理
1、能量交換的局部化:電感需要從電源吸收無功功率來建立磁場時,恰好電容器正處于釋放其儲存電場的狀態,可以向電感提供這部分無功功率。反之,當電感釋放磁場能量時,電容器又恰好處于吸收狀態。
2、電流相位的互補:由于電感電流滯后電壓90度,而電容電流超前電壓90度,二者相位相反。在并聯節點處,電感需要的無功電流和電容提供的無功電流可以相互“抵消”。
由此可見,原本需要從遠方電源經由輸電線路提供的無功功率,現在大部分由本地并聯的電容器就地提供了。從電源側看,線路中流動的無功電流分量大大減少,總電流隨之減小,功率因數得以提高,從而實現了我們通常所說的“補償”或“抵消電感效應”。
