壁掛式和抽屜式APF有源濾波器的應用環境
apf有源濾波器作為諧波治理的主流設備,其結構設計直接影響安裝適應性與運行效果。本文將針對壁掛式和抽屜式兩種典型結構,詳細分析其適用環境與技術特點。
一、壁掛式apf有源濾波器的應用優勢
壁掛式apf有源濾波器特別適合空間受限場景:
1、緊湊型設計:
厚度通常≤300mm(如某品牌15a模塊僅280mm深)
單機容量覆蓋25-150a(適合分布式治理)
2、安裝便捷性:
直接墻面掛裝(承重≥50kg/m²)
無需配電柜體(節省60%占地面積)
3、典型應用場景:
商業建筑豎井(與配電箱并列安裝)
老舊廠房改造(無法新增配電柜時)
分布式負載節點(如數據中心列頭柜)

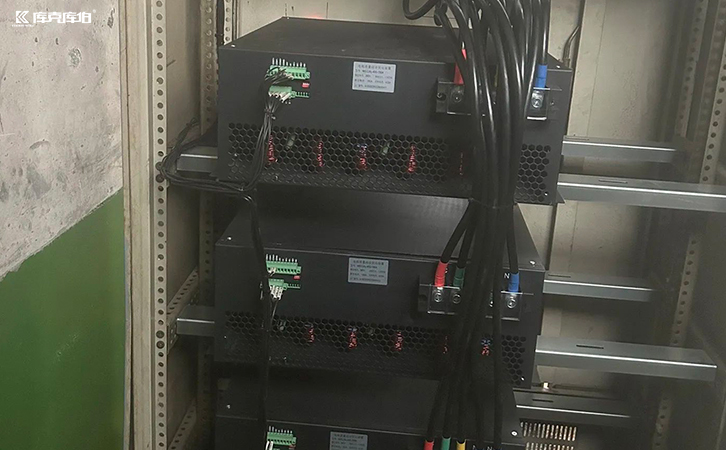

二、抽屜式apf有源濾波器的技術特性
抽屜式apf有源濾波器適用于集中治理需求:
1、模塊化架構:
標準19英寸機架安裝(高度3u/6u)
單模塊容量100-400a(支持n+1冗余)
2、運維便利性:
熱插拔設計(更換時間<5分鐘)
前維護結構(通道寬度≥800mm)
3、核心應用領域:
工業配電室(與mcc柜并柜安裝)
大型醫療設備配電系統
光伏電站逆變器集群
apf有源濾波器的結構選擇應遵循場景匹配原則,一般來講,商業建筑、末端配電等分散治理場景優選壁掛式;工業廠房、新能源電站等集中治理場合推薦抽屜式。
